TANIM:
TMK Alçıpan control kapakları; Alçı Levha, Boardex, Guardex,
Aqua Panel Vb. yapısal malzemeler
ile oluşturulan tavan veya duvar olmak üzere müdahale edilmesi gereken
bölgelere (Vanaların, elektrik
kablo tesisatlarının, Kumanda Panellerinin vb.) ulaşmak amaçlı konulan yapı
elemanıdır
MALZEME :
Sabit dış çerçevesi ve hareketli iç çerçevesi, 1,2mm eğilme ve burkulmaya
mukavemetli alüminyum malzemeden imal edilmektedir. Bağlantı Elemanları ve
Emniyet yayı Mikron Cinko Kaplama dır. İç çerçeve içinde standart alçıpan
bulunmakta dır.
UYGULAMA :
TMK Alçıpan control kapakları; küçük bir dokunuşla açılabilen ve üzerine
boya, seramik ya da benzeri malzemelerin uygulanabileceği yapıda ve
ölçülerdedir. Hareket ve emniyet elemanlarını kendi içerisinde barındıran
(Gizli Menteşe, Switch, Emniyet Wasistası vb.) yapı elemanıdır.
(12.5 mm , 15 mm ve 25 mm) Kalınlıktaki; Alçı Levha, Boardex, Guardex,
Ferfore Alçı Levha, Aquapanel ile kullanıma uygundur.
YÜZEY KAPLAMASI :
·
Taşıyıcı ve hareketli çerçeve
standart Ral 9010 dur. Diğer renklerde istenirse RAL koduna göre elektrostatik
toz boyalı olarak imal edilebilir.
MONTAJ :
·
Standart olarak alçıpan tavana
dış çerçeve vidalanarak uygulanır.
AKSESUARLAR :
·
Aç-Kapa Mekanizması Otomatik çıt
çıt mekanizmalı,Menteşeli tip yapılabilmekte dir.
KAPAK ÇEŞİTLERİ:

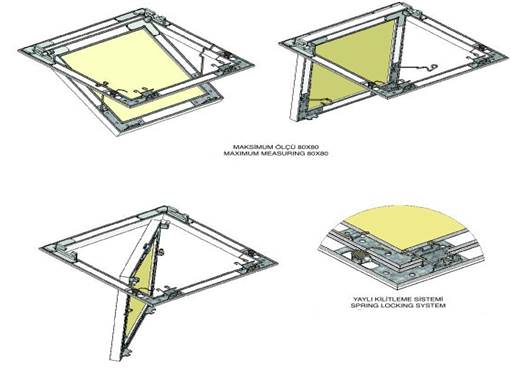

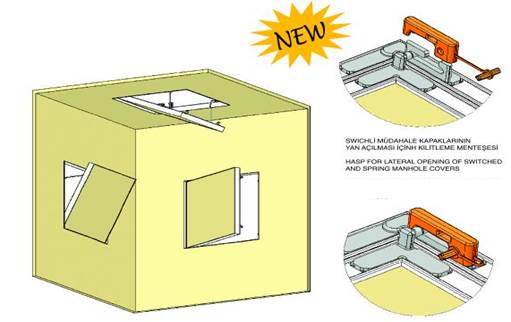

Switchli Menteşeli Dokunmatik Müdahale kapağı Yaylı Dokunmatik Müdahale
Kapağı
(Dikey ve Yatay Açılır)
(Dikey ve
Yatay Açılır)
Sıfır konstrüksiyon Dokunmatik Müdahale Kapağı
(Dikey, Yan ve Yatay açılır)
Universal Kapaklar Üstten
Oturtmalı Kapaklar

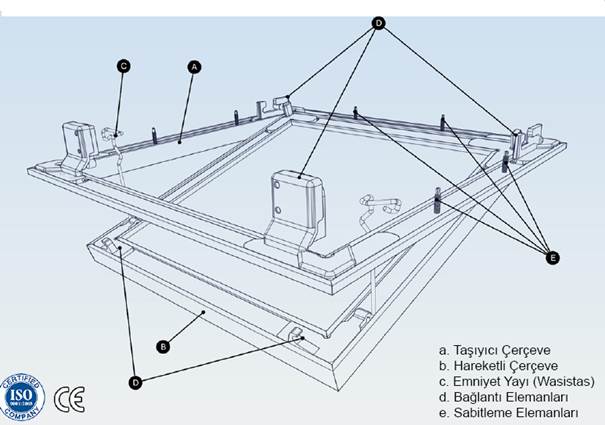

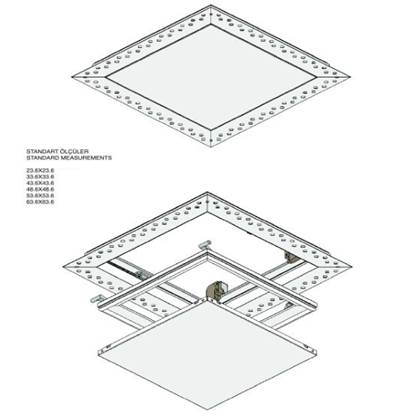

SİSTEM ELEMANLARI:
STANDART ÖLÇÜLER:
W : 300-350-400-450-500-550-600 mm
H :
300-350-400-450-500-550-600 mm
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
MONTAJ
ŞEKLİ;
1-
Revizyon Kapağı Boşluğu Açma
*. Alçı Levha üzerinde açılan revize kapağı
boşluğunun dört kenarıda +2 mm büyük kesilmelidir.
örnek: 50cm x 50 cm Revize Kapağı için
önerilen 50.2 cm x 50.2 ‘dir
*. Alçı Levha kesim esnasında muhakkak mastar
olarak gönye kullanıp kesim yapılmalıdır

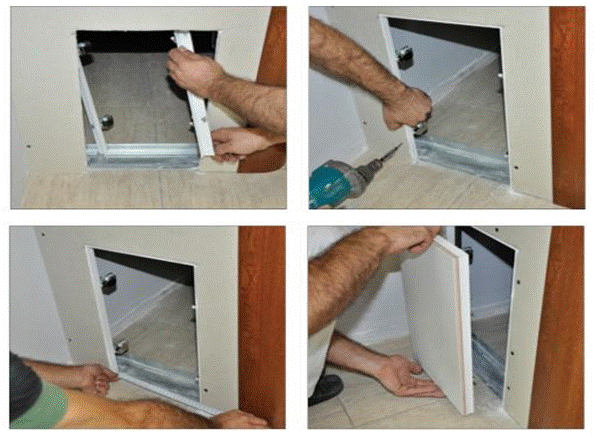

2-
Taşıyıcı
Çerçeve Montajı

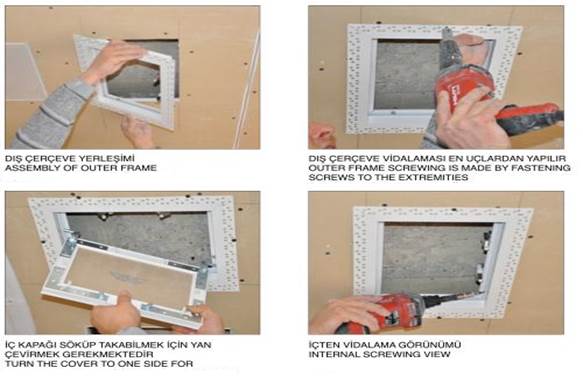

*.Alçı Levha üzerinde kullanılan vidalar 15 -
20 cm aralıklar ile atılarak uygulanmalıdır.
*.Taşıyıcı çerçeve, montaj esnasında yapı
üzerindeki karkas çelikten veya civar taşıyıcı profillerden belirli bir
mesafe bırakılarak takılmalıdır. Önerilen
mesafe resimde görüldüğü gibi en az 30 mm en çok 100 mm’dir.
*.Taşıyıcı Çerçeve için alçı levha üzerinde
açılacak olan boşluk bu değerler doğrultusunda açılmalıdır.
*.Gönyeli kesim esnasında çelik karkastan en
az 30 mm en çok 100 mm mesafe bırakılmalıdır.

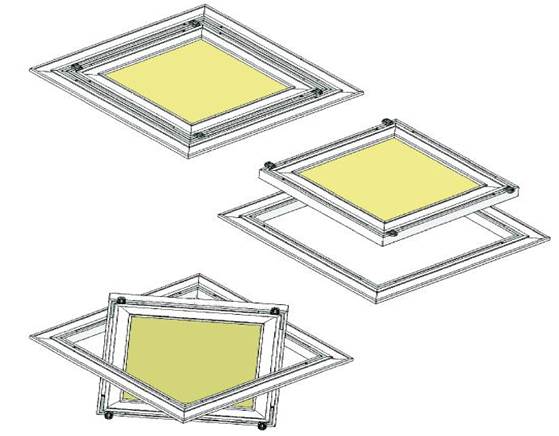

3- Hareketli Çerçeve Kontrolü ve Montajı
“Taşıyıcı çerçeve” montajı yapıldıktan sonra
“Hareketli Çerçeve” kontrol edilmelidir.
Sıkışma, derz çakışması, gönye problemleri
gibi durumlar kontrol edilmelidir.

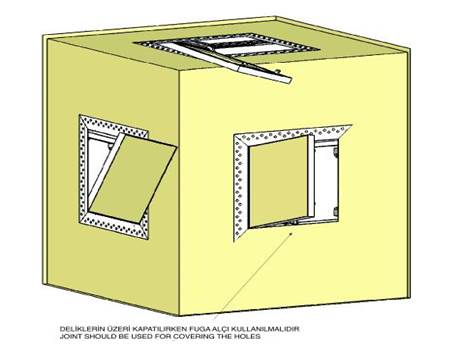

4- Dolgu (Fugagips) ve Boya İşlemi
*.
Hareketli çerçeve kontrolleri yapıldıktan sonra tekrar çıkarılıp “Fugagips” ile
taşıyıcı çerçeve kenarları resimde görüldüğü gibi doldurulur. Bu İşlem Muhakkak
2 Kat uygulanmalıdır
*.
Hareketli çerçeve dolgu işlemi ayrı bir alanda yapılmalıdır.
*.
Montaj halinde iken kesinlikle dolgu uygulanmamalıdır.
*.
Montaj halinde iken kesinlikle boya uygulanmamalıdır.
*.
Hareketli çerçeve ayrı boyanmalıdır.
*.
Boya İşlemine geçmeden önce mutlaka spatula veya zımpara yardımı ile derz ve
köşe temizliği yapılmalıdır.

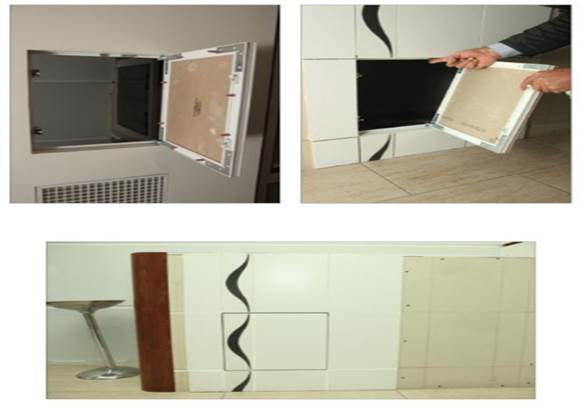

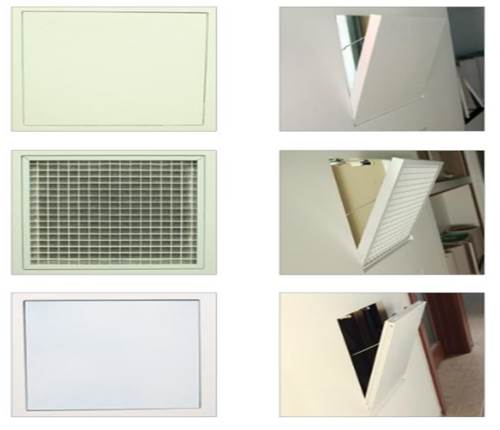

UYGULAMA ÖRNEĞİ:
Metal Kaplı Dokunmatik Müdahale
Kapağı

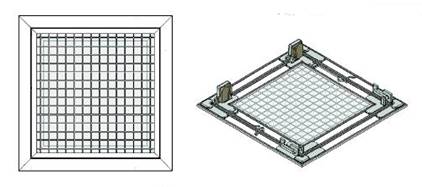

Petekli Dokunmatik Müdahale
Kapağı
Switchli
Menteşeli Dokunmatik Müdahale kapağı
Dokunmatik Switchli

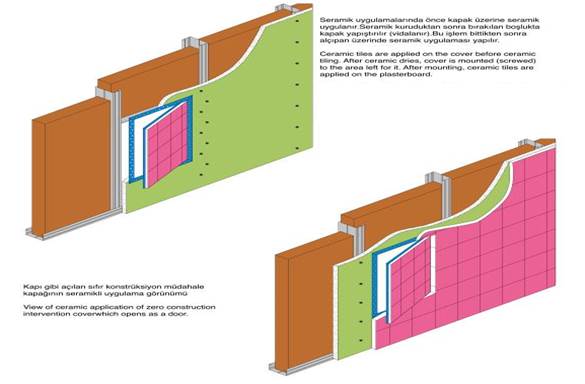

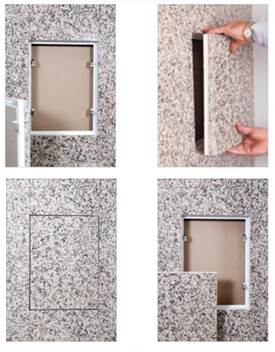

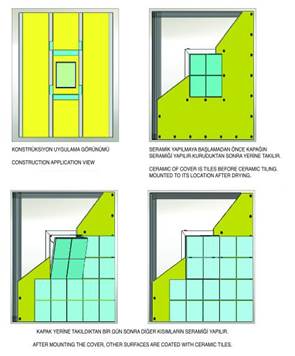

Müdahale Kapaklarının Seramik Üzerinde Uygulama Detayı

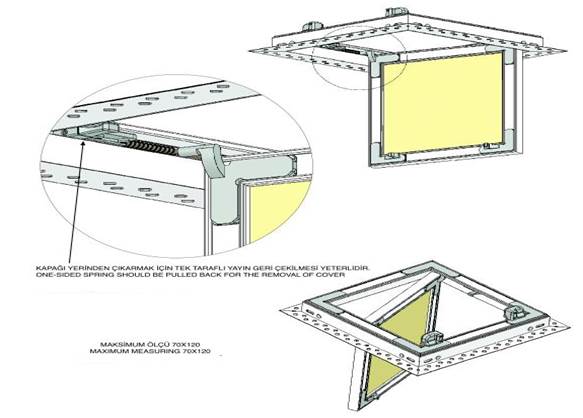

Yaylı
Dokunmatik Müdahale Kapağı (Dikey-Yatay Açılır)
Sıfır
Konstrüksiyon Dokunmatik Müdahale Kapağı (Dikey, Yan ve Yatay Açılır)
Sıfır
Konstrüksiyon Metal Kaplı Dokunmatik Müdahale Kapağı
Üstten
Oturtmalı Kapaklar

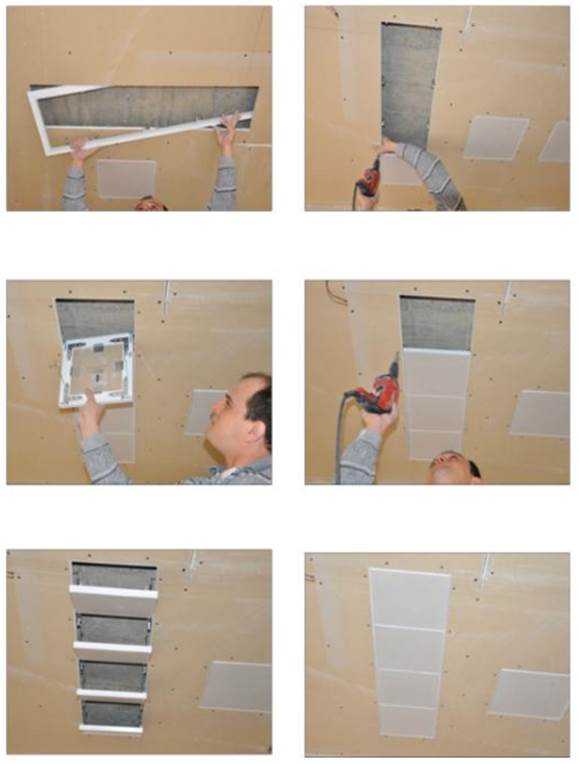

Dokunmatik Switchli
Menteşeli Çok Açınımlı Müdahale Kapaklarının Uygulama Montajı
Dokunmatik
Müdahale Kapalarının Macun ve Boya Uygulaması
* Tüm Ürün Resimleri Tempo İnşaat
İzniyle yayınlanmıştır.
ALÇIPAN
MÜDAHALE KAPAĞI SİPARİŞ PARAMETRELERİ:
|
TMK |
O |
K |
A |
RAL9010 |
00 |
B
400X400 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
B: Boğaz
Ölçücü |
|||||
|
|
|
C:
Çerçeve Ölçüsü |
|||||
|
O: Otomatik Çıtçıtlı |
00: Aksesuarsız |
||||||
|
Y: Yaylı |
AS :
Alçıpan Üstü Seramik Kaplı |
||||||
|
Ü: Üniversal ÜO: Üstten Oturtma |
|
||||||
|
K: Kontrüksiyonlu Çerçeve |
|
||||||
|
KO: Sıfır Konstrüksiyon Çerçeve |
|||||||
|
A: Ortası Alçıpan Kaplı |
00:
Boyasız Çerçeve |
||||||
|
K: Ortası Kare petek Kaplı |
|||||||
|
S: Ortası Saç Kaplı |
RAL----:
Fırın Boyalı Çerçeve RAL Kodu |
||||||
