DESCRIPTION:
Fixed single row wings, Angled wing grilles.
LM1 : Linear grille with 15º angle fixed standard blades
LM2 : Linear grille with 15º angle fixed slim type blades
LM3 : Linear grille with 35º angle fixed type blades
LM-Y 1,2,3 : Linear grille for floor applications with special mounting
frame
CONSTRUCTION :
Extruded Aluminum Frame and Blades
APPLICATION :
The linear grille type LM is
suitable for the supply of cooled and heated air with a slight temperature
difference or collecting of return air
The grille can be mounted on a
wall, floor or window cill. a wide range of frames or core are available.
FINISHING :
·
Standard finishing is natural
anodized. Electrostatic powder coating is optional.
·
Standard colours are RAL 9010 and
RAL 9016 . Other colours are available with enamel paint.
INSTALLATION :
·
System with screws is standard.
·
System with clips and plate
spring is used if no hole is requested on the frame.
ACCESSORIES:
·
If desired, it is possible to add
a damper to adjust the amount of air to be collected.
PKD: Parallel Blade Damper
ZKD: Opposite Blade Damper
·
PK: Plenum Box
·
KK: Subframe
STANDARD SIZES (mm) :
W :
250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200-1300-1400-1500
H : 50-75-100-125-150-175-200-225-250-300-400-500-600
* Any combination of these
sizes
FRAME TYPES :
17mm frame 22mm frame 32mm
frame
LM LINEAR GRILLE TYPES WITH FRAME :
LM
LINEAR GRILLE TYPES WITHOUT FRAME :

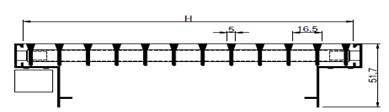

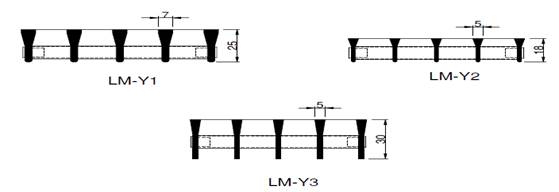

LM-Y FLOOR LINEAR GRILLE BLADE TYPE :

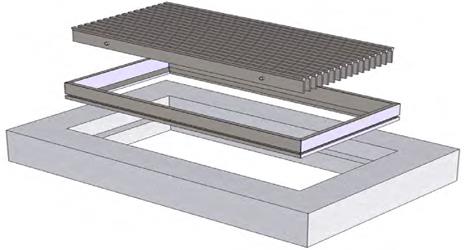

FLOOR LINEAR GRILLE WITH MOUNTING
FRAME :
CORNER LINEAR GRILLE TYPES :
LM1 LINEAR GRILLES SELECTION
TABLE - 1
|
Neck
Size |
Effective
Area |
AIR
VELOCITY m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x75 |
0,010 |
54,00 |
m3/h |
72,00 |
m3/h |
90,00 |
m3/h |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
252,00 |
m3/h |
|
250x75 |
0,013 |
70,20 |
m3/h |
93,60 |
m3/h |
117,00 |
m3/h |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
327,60 |
m3/h |
|
300x75 |
0,015 |
81,00 |
m3/h |
108,00 |
m3/h |
135,00 |
m3/h |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
378,00 |
m3/h |
|
400x75 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
450x75 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
500x75 |
0,025 |
135,00 |
m3/h |
180,00 |
m3/h |
225,00 |
m3/h |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
630,00 |
m3/h |
|
600x75 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
700x75 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
800x75 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
1000x75 |
0,050 |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1260,00 |
m3/h |
|
200x100 |
0,013 |
70,20 |
m3/h |
93,60 |
m3/h |
117,00 |
m3/h |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
327,60 |
m3/h |
|
250x100 |
0,017 |
91,80 |
m3/h |
122,40 |
m3/h |
153,00 |
m3/h |
183,60 |
m3/h |
244,80 |
m3/h |
306,00 |
m3/h |
367,20 |
m3/h |
428,40 |
m3/h |
|
300x100 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
400x100 |
0,027 |
145,80 |
m3/h |
194,40 |
m3/h |
243,00 |
m3/h |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
680,40 |
m3/h |
|
450x100 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
500x100 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
600x100 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
700x100 |
0,047 |
253,80 |
m3/h |
338,40 |
m3/h |
423,00 |
m3/h |
507,60 |
m3/h |
676,80 |
m3/h |
846,00 |
m3/h |
1015,20 |
m3/h |
1184,40 |
m3/h |
|
800x100 |
0,053 |
286,20 |
m3/h |
381,60 |
m3/h |
477,00 |
m3/h |
572,40 |
m3/h |
763,20 |
m3/h |
954,00 |
m3/h |
1144,80 |
m3/h |
1335,60 |
m3/h |
|
1000x100 |
0,067 |
361,80 |
m3/h |
482,40 |
m3/h |
603,00 |
m3/h |
723,60 |
m3/h |
964,80 |
m3/h |
1206,00 |
m3/h |
1447,20 |
m3/h |
1688,40 |
m3/h |
|
200x150 |
0,020 |
108,00 |
m3/h |
144,00 |
m3/h |
180,00 |
m3/h |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
504,00 |
m3/h |
|
250x150 |
0,025 |
135,00 |
m3/h |
180,00 |
m3/h |
225,00 |
m3/h |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
630,00 |
m3/h |
|
300x150 |
0,030 |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
756,00 |
m3/h |
|
400x150 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
450x150 |
0,045 |
243,00 |
m3/h |
324,00 |
m3/h |
405,00 |
m3/h |
486,00 |
m3/h |
648,00 |
m3/h |
810,00 |
m3/h |
972,00 |
m3/h |
1134,00 |
m3/h |
|
500x150 |
0,050 |
270,00 |
m3/h |
360,00 |
m3/h |
450,00 |
m3/h |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1260,00 |
m3/h |
|
600x150 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
700x150 |
0,070 |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
1008,00 |
m3/h |
1260,00 |
m3/h |
1512,00 |
m3/h |
1764,00 |
m3/h |
|
800x150 |
0,080 |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1152,00 |
m3/h |
1440,00 |
m3/h |
1728,00 |
m3/h |
2016,00 |
m3/h |
|
1000x150 |
0,100 |
540,00 |
m3/h |
720,00 |
m3/h |
900,00 |
m3/h |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2520,00 |
m3/h |
|
200x200 |
0,027 |
145,80 |
m3/h |
194,40 |
m3/h |
243,00 |
m3/h |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
680,40 |
m3/h |
|
250x200 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
300x200 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
400x200 |
0,053 |
286,20 |
m3/h |
381,60 |
m3/h |
477,00 |
m3/h |
572,40 |
m3/h |
763,20 |
m3/h |
954,00 |
m3/h |
1144,80 |
m3/h |
1335,60 |
m3/h |
|
450x200 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
500x200 |
0,067 |
361,80 |
m3/h |
482,40 |
m3/h |
603,00 |
m3/h |
723,60 |
m3/h |
964,80 |
m3/h |
1206,00 |
m3/h |
1447,20 |
m3/h |
1688,40 |
m3/h |
|
600x200 |
0,080 |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1152,00 |
m3/h |
1440,00 |
m3/h |
1728,00 |
m3/h |
2016,00 |
m3/h |
|
700x200 |
0,093 |
502,20 |
m3/h |
669,60 |
m3/h |
837,00 |
m3/h |
1004,40 |
m3/h |
1339,20 |
m3/h |
1674,00 |
m3/h |
2008,80 |
m3/h |
2343,60 |
m3/h |
|
800x200 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
1000x200 |
0,133 |
718,20 |
m3/h |
957,60 |
m3/h |
1197,00 |
m3/h |
1436,40 |
m3/h |
1915,20 |
m3/h |
2394,00 |
m3/h |
2872,80 |
m3/h |
3351,60 |
m3/h |
|
1000x250 |
0,167 |
901,80 |
m3/h |
1202,40 |
m3/h |
1503,00 |
m3/h |
1803,60 |
m3/h |
2404,80 |
m3/h |
3006,00 |
m3/h |
3607,20 |
m3/h |
4208,40 |
m3/h |
|
1000x300 |
0,200 |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2880,00 |
m3/h |
3600,00 |
m3/h |
4320,00 |
m3/h |
5040,00 |
m3/h |
|
1000x400 |
0,267 |
1441,80 |
m3/h |
1922,40 |
m3/h |
2403,00 |
m3/h |
2883,60 |
m3/h |
3844,80 |
m3/h |
4806,00 |
m3/h |
5767,20 |
m3/h |
6728,40 |
m3/h |
LM2 - LM3 LINEAR GRILLES SELECTION
TABLE - 2
|
Neck
Size |
Effective
Area |
AIR
VELOCITY m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x75 |
0,012 |
64,80 |
m3/h |
86,40 |
m3/h |
108,00 |
m3/h |
129,60 |
m3/h |
172,80 |
m3/h |
216,00 |
m3/h |
259,20 |
m3/h |
302,40 |
m3/h |
|
250x75 |
0,014 |
75,60 |
m3/h |
100,80 |
m3/h |
126,00 |
m3/h |
151,20 |
m3/h |
201,60 |
m3/h |
252,00 |
m3/h |
302,40 |
m3/h |
352,80 |
m3/h |
|
300x75 |
0,017 |
91,80 |
m3/h |
122,40 |
m3/h |
153,00 |
m3/h |
183,60 |
m3/h |
244,80 |
m3/h |
306,00 |
m3/h |
367,20 |
m3/h |
428,40 |
m3/h |
|
400x75 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
450x75 |
0,026 |
140,40 |
m3/h |
187,20 |
m3/h |
234,00 |
m3/h |
280,80 |
m3/h |
374,40 |
m3/h |
468,00 |
m3/h |
561,60 |
m3/h |
655,20 |
m3/h |
|
500x75 |
0,029 |
156,60 |
m3/h |
208,80 |
m3/h |
261,00 |
m3/h |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
730,80 |
m3/h |
|
600x75 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
700x75 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
800x75 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
1000x75 |
0,058 |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
835,20 |
m3/h |
1044,00 |
m3/h |
1252,80 |
m3/h |
1461,60 |
m3/h |
|
200x100 |
0,015 |
81,00 |
m3/h |
108,00 |
m3/h |
135,00 |
m3/h |
162,00 |
m3/h |
216,00 |
m3/h |
270,00 |
m3/h |
324,00 |
m3/h |
378,00 |
m3/h |
|
250x100 |
0,019 |
102,60 |
m3/h |
136,80 |
m3/h |
171,00 |
m3/h |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
478,80 |
m3/h |
|
300x100 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
400x100 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
450x100 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
500x100 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
600x100 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
700x100 |
0,054 |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
777,60 |
m3/h |
972,00 |
m3/h |
1166,40 |
m3/h |
1360,80 |
m3/h |
|
800x100 |
0,061 |
329,40 |
m3/h |
439,20 |
m3/h |
549,00 |
m3/h |
658,80 |
m3/h |
878,40 |
m3/h |
1098,00 |
m3/h |
1317,60 |
m3/h |
1537,20 |
m3/h |
|
1000x100 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
200x150 |
0,023 |
124,20 |
m3/h |
165,60 |
m3/h |
207,00 |
m3/h |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
579,60 |
m3/h |
|
250x150 |
0,029 |
156,60 |
m3/h |
208,80 |
m3/h |
261,00 |
m3/h |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
730,80 |
m3/h |
|
300x150 |
0,035 |
189,00 |
m3/h |
252,00 |
m3/h |
315,00 |
m3/h |
378,00 |
m3/h |
504,00 |
m3/h |
630,00 |
m3/h |
756,00 |
m3/h |
882,00 |
m3/h |
|
400x150 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
450x150 |
0,052 |
280,80 |
m3/h |
374,40 |
m3/h |
468,00 |
m3/h |
561,60 |
m3/h |
748,80 |
m3/h |
936,00 |
m3/h |
1123,20 |
m3/h |
1310,40 |
m3/h |
|
500x150 |
0,058 |
313,20 |
m3/h |
417,60 |
m3/h |
522,00 |
m3/h |
626,40 |
m3/h |
835,20 |
m3/h |
1044,00 |
m3/h |
1252,80 |
m3/h |
1461,60 |
m3/h |
|
600x150 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
700x150 |
0,081 |
437,40 |
m3/h |
583,20 |
m3/h |
729,00 |
m3/h |
874,80 |
m3/h |
1166,40 |
m3/h |
1458,00 |
m3/h |
1749,60 |
m3/h |
2041,20 |
m3/h |
|
800x150 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
1000x150 |
0,115 |
621,00 |
m3/h |
828,00 |
m3/h |
1035,00 |
m3/h |
1242,00 |
m3/h |
1656,00 |
m3/h |
2070,00 |
m3/h |
2484,00 |
m3/h |
2898,00 |
m3/h |
|
200x200 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
250x200 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
300x200 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
400x200 |
0,061 |
329,40 |
m3/h |
439,20 |
m3/h |
549,00 |
m3/h |
658,80 |
m3/h |
878,40 |
m3/h |
1098,00 |
m3/h |
1317,60 |
m3/h |
1537,20 |
m3/h |
|
450x200 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
500x200 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
600x200 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
700x200 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
800x200 |
0,123 |
664,20 |
m3/h |
885,60 |
m3/h |
1107,00 |
m3/h |
1328,40 |
m3/h |
1771,20 |
m3/h |
2214,00 |
m3/h |
2656,80 |
m3/h |
3099,60 |
m3/h |
|
1000x200 |
0,153 |
826,20 |
m3/h |
1101,60 |
m3/h |
1377,00 |
m3/h |
1652,40 |
m3/h |
2203,20 |
m3/h |
2754,00 |
m3/h |
3304,80 |
m3/h |
3855,60 |
m3/h |
|
1000x250 |
0,192 |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2764,80 |
m3/h |
3456,00 |
m3/h |
4147,20 |
m3/h |
4838,40 |
m3/h |
|
1000x300 |
0,230 |
1242,00 |
m3/h |
1656,00 |
m3/h |
2070,00 |
m3/h |
2484,00 |
m3/h |
3312,00 |
m3/h |
4140,00 |
m3/h |
4968,00 |
m3/h |
5796,00 |
m3/h |
|
1000x400 |
0,307 |
1657,80 |
m3/h |
2210,40 |
m3/h |
2763,00 |
m3/h |
3315,60 |
m3/h |
4420,80 |
m3/h |
5526,00 |
m3/h |
6631,20 |
m3/h |
7736,40 |
m3/h |

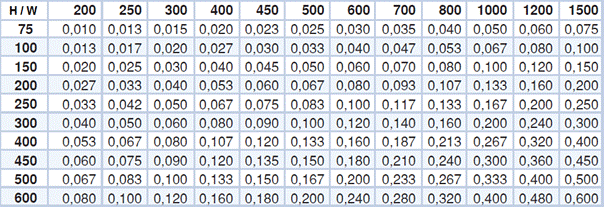

LM1 Effectif Area Ak(m2)
Table-1
LM2 Effectif Area Ak(m2)
Table-2
LM3 Effectif Area Ak(m2)
Table-3

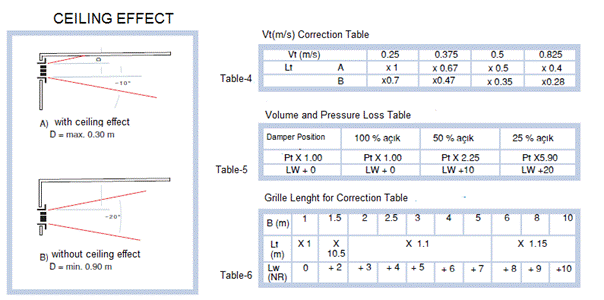

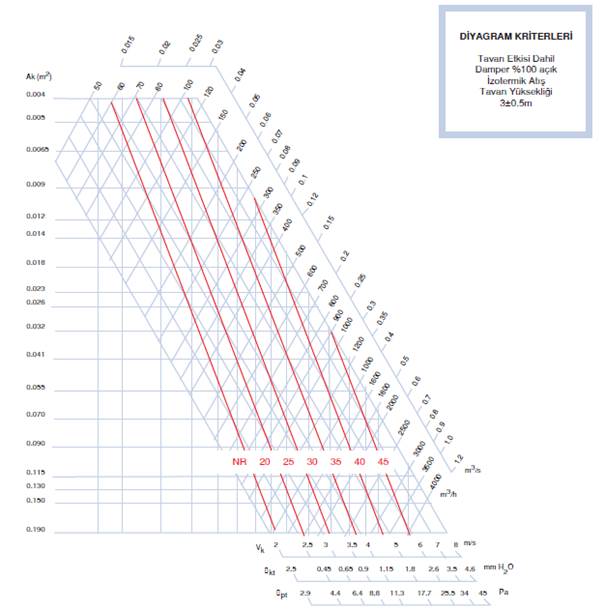

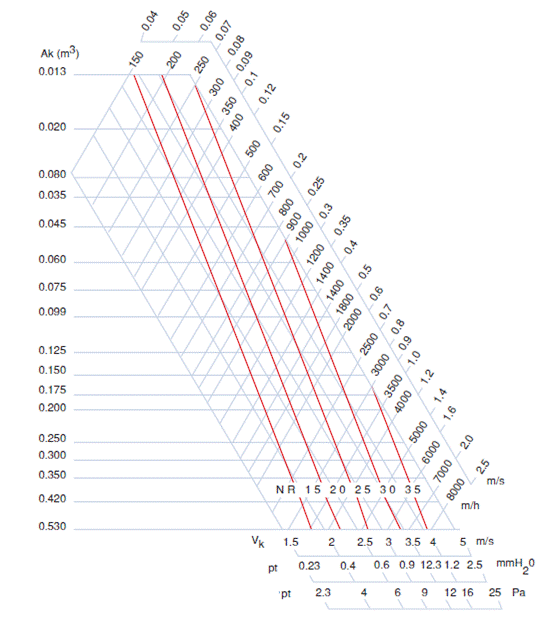

SUPPLY LM1 SELECTION DIAGRAM
Diagram-1
RETURN LM1 SELECTION DIAGRAM
Diagram-2

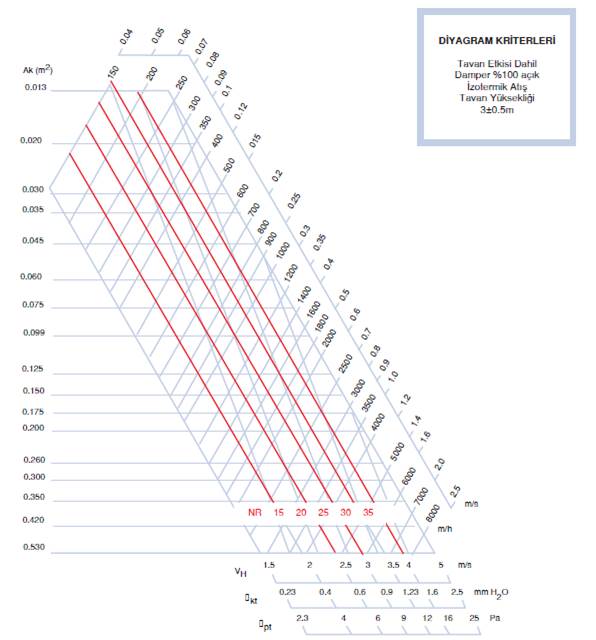

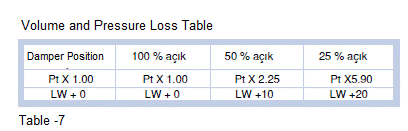

SUPPLY LM2 SELECTION DIAGRAM
Diagram-3
RETURN LM2 SELECTION DIAGRAM
Diagram-4

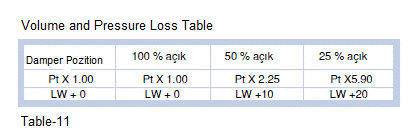

SUPPLY LM3 SELECTION DIAGRAM
Diagram-5
RETURN
LM3 SELECTION DIAGRAM
Diagram-6
Sample Grille Selection:
LM2
Blade, Qv = 1000 m3/h , Room Length: 6 m,
Vt : 0,5m/s
Result
:
Table
9 for Lt 0,5= 12m , Diagram 3 for ; Ak : 0,123m2 (3) , Vk: 2,4 m/s (4) Selection

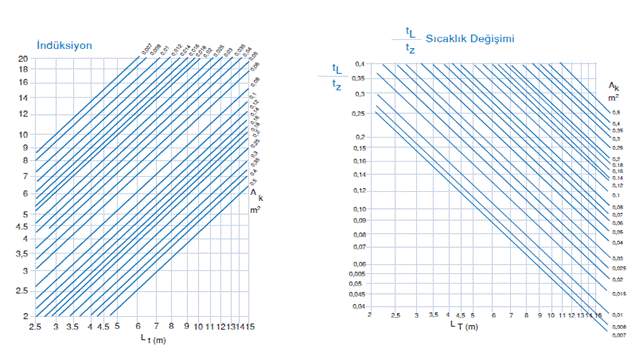

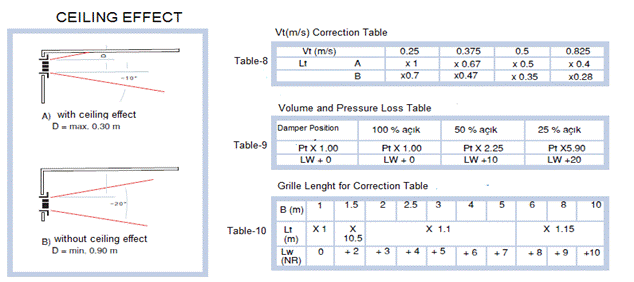

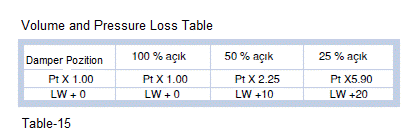

LM1 , LM2, LM3 AİR FALL SELECTION
DIAGRAM
Diagram-7
AIR
FALL
Description :
The
total air drop is the vertical distance between the air drop center and the
lowest point to the air drop Vt (m / s). Total air loss consists of two
components.
Ld = Lds + Ldt
Diagram-8
TL / TZ : Temperature Change
|
TL (K) : Maximum temperature difference between room temperature and air
temperature |
|
Tz (K) :
Maximum temperature difference between room temperature and distributor air
temperature |
|
I : induction |

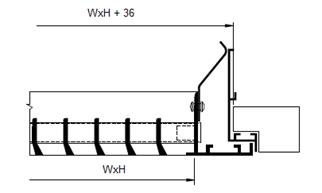

LM1, LM2, LM3 MOUNTING
DETAILS
LM-Y1, LM-Y2, LM-Y3 FLOOR LINEAR GRILLE ASSEMBLY
1 - Subframe Mounting Detail
2 – Surmounted Floor Mounting
Detail
3 – Floot Type Convector for
Floor Linera Grille Mounting Detail
3.1 - Spring Type Linear
Blade Convector Assembly 3.2 -
Fixed Type Floor Linear Blade Covector Assembly
SCREW
MOUNTING HOLE PALACEMENT
|
W /L |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
|
100 |
A |
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
150 |
|
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
200 |
|
|
|
B |
B |
C |
C |
C |
D |
D |
|
300 |
|
|
|
|
B |
C |
C |
C |
D |
D |
LM1, LM2,
LM3 LINEAR GRILLES PLENUM BOX MOUNTING DETAILS
1 - TOP
ENTRY PLENUM BOX MOUNTING DETAILS
2 - SID
ENTRY PLENUM BOX MOUNTING DETAILS
FLOOR
LINEAR GRILLE ASSEMBLY
Floor Linear Grille for Air Flow
Special Product Floor Linear Grille
LINEAR
GRILLE ORDER CODE
|
LM |
1 |
28 |
PKD |
FB9010 |
VD |
W
300X200 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
LM1 Blade: 1 |
|
|
W: Neck
Size |
||||
|
LM2 Blade: 2 LM3 Blade: 3 Floor Type : Y1 Floor Type : Y2 Floot Type : Y3 |
|
|
C:
Frame Size |
||||
|
|
|||||||
|
17mm Frame : 17mm |
00:
without Mounting |
||||||
|
22mm Frame : 22mm 28mm Frame : 28mm |
VD:
Screw Mounting |
||||||
|
32mm Frame : 32mm |
KL:
Clips Mounting |
||||||
|
|
ST: Spring
Mounting |
||||||
|
000: without Damper |
00:
without coating |
||||||
|
ZKD: Opposite Blade Damper |
EL:
Satin Aluminium |
||||||
|
PKD: ParalleL Blade Damper |
FB----:
Powder Coated RAL |
||||||
