TANIM:
YKM-DD : Dağıtıcı yuvarlak kanal menfezi, ayarlanabilir çift sıra kanatlı
damper ve dairsel çerçevesi ile
YKM-TD : Toplayıcı yuvarlak kanal menfezi, ayarlanabilir dikey yada yatay
tek sıra kanatlı, damperli ve dairesel çerçevesi ile
YKM-A : Dağıtıcı ve toplayıcı olarak açılı çerçevesi ile.
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kanatlar.
UYGULAMA :
YKM serisi menfezler ofis, alışveriş merkezi gibi binalarda sıcak yada
soğuk şartlandırılmış havanın toplanmasında yada dağıtılmasında kullanılır.
Menfez direkt olarak yuvarlak kanala monte edilebilir. Yatay ve dikey kanatlar,
optimal bir hava dağılımını sağlamak için elle ayrı ayrı ayarlanabilir.
YÜZEY KAPLAMASI :
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde
elektrostatik toz boyalı olarak imal edilebilir.
MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Montajsız
AKSESUARLAR :
·
İstenildiği takdirde üflenecek
hava miktarını ayarlamak için damper ilavesi mümkündür.
PKD : Paralel Kanatlı Damper
ZKD : Zıt Kanatlı Damper
HKD : Çarpma Damperli
STANDART ÖLÇÜLER (mm) :
W : 325 – 425 – 525 – 625 – 825 – 1025 - 1225
H : 75 – 125 – 175 - 225
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ :
YKM-TM Çerçeveleri
28mm çerçeve 22mm çerçeve 32mm
çerçeve
YKM-DM Çerçeveleri
22mm çerçeve 32mm çerçeve 28mm
çerçeve

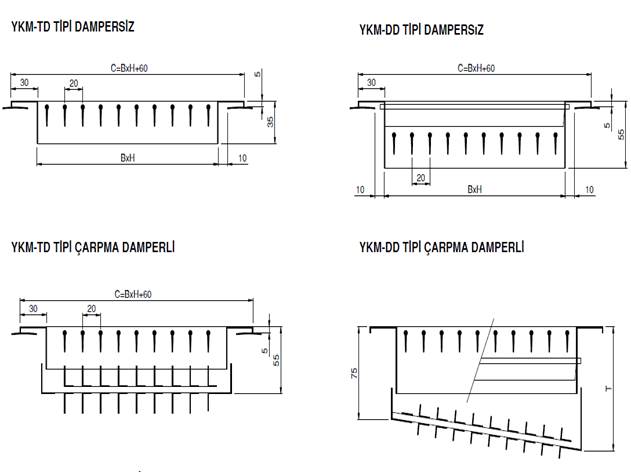

TEKNİK
ÇİZİMLER:
YKM-D
DAİRESEL ÇERÇEVE:

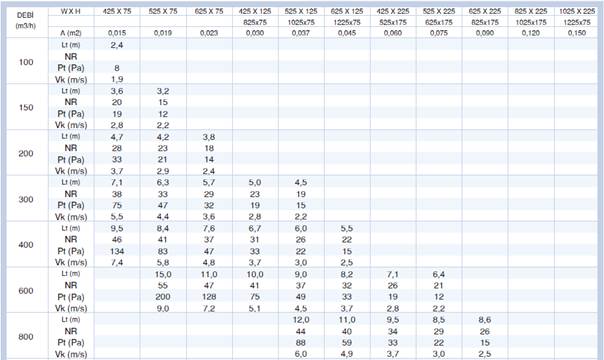

YKM-DAĞITICI HIZLI SEÇİM TABLOSU:

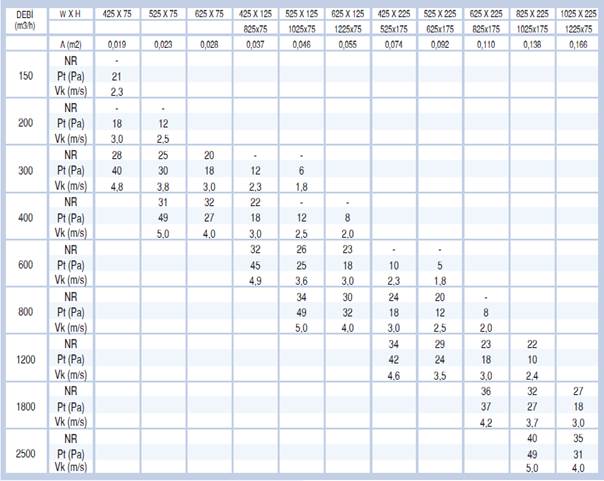

YKM-TOPLAYICI HIZLI SEÇİM TABLOSU:
ÇAPLARA
GÖRE MAKSİMUM YÜKSEKLİK ÖLÇÜLERİ:
|
|
Yuvarlak Kanal Çapı (mm) |
||||||||||
|
Ø
(mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
900 |
1200 |
|
Hmax.(mm) |
75 |
75 |
100 |
100 |
125 |
125 |
150 |
150 |
150 |
200 |
250 |

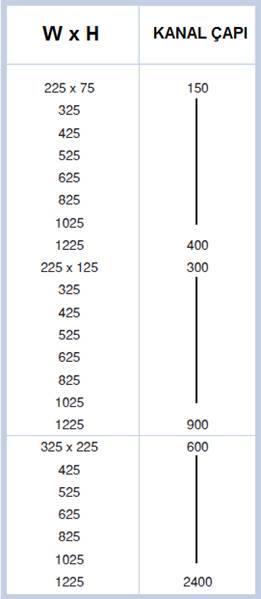

YUVARLAK
KANAL ÖLÇÜLERİNE GÖRE YKM SEÇİM TABLOSU:
YUVARLAK
KANAL MENFEZ SEÇİMİ:

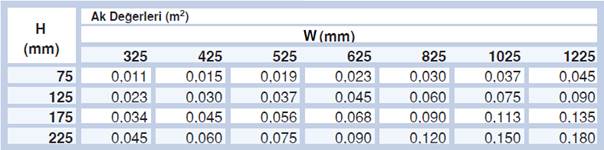

YKM-D

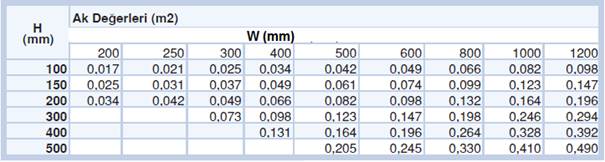

EFEKTİF ALANLANI Ak (m2) :
Tablo-1
YKM-T
EFEKTİF ALANLANI Ak (m2) :
Tablo-2

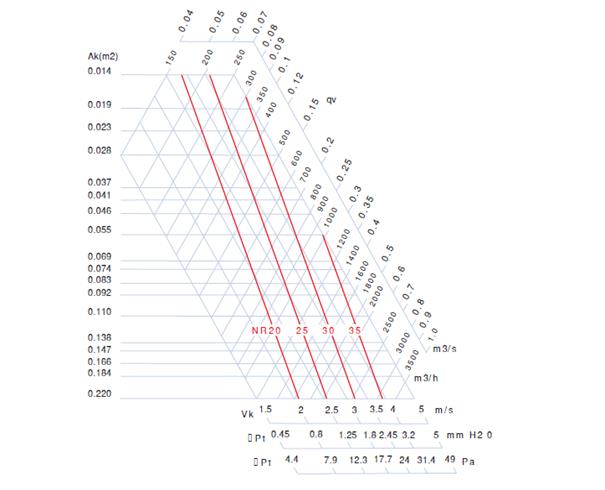

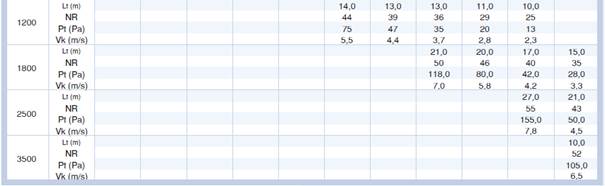

DAĞITICI
YUVARLAK KANAL MENFEZ SEÇİMİ:

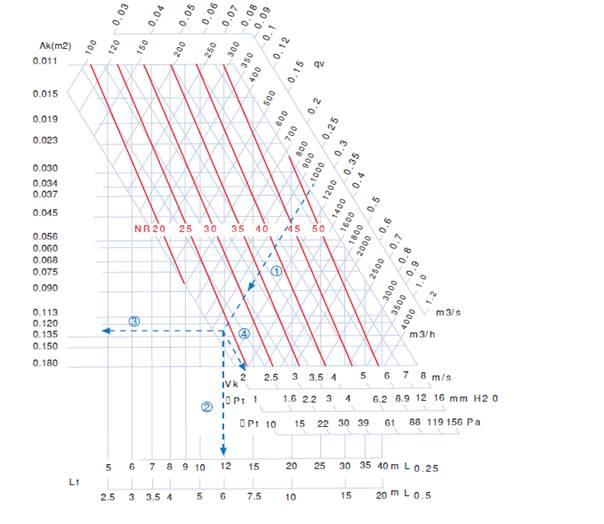

Diyagram-1
Tablo-3
Tablo-4 Değişik Kanat açıları için Düzeltme
Tablosu Tablo-5
Vt ler için düzeltme tablosu

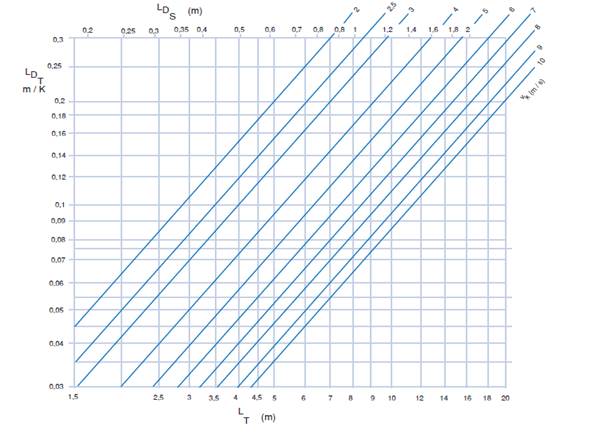

HAVA HÜZMESİ DÜŞÜŞ DİYAGRAMI :
Diyagram-2
HAVA HÜZMESİ DÜŞÜMÜ
Açıklama :
Toplam hava hüzmesi düşümü hava hüzmesi merkezi ile hava
hüzmesinin Vt (m/s) değerine ulatığı en düşük nokta arasında ki dikey
uzaklıktır. Toplam hava hüzmesi düşümü iki bileşenden oluşmaktadır.
Ld = Lds + Ldt
1.
İsometrik atışta Lds hava hüzmesinin merkezi ve en
düşük noktası arasındaki dikey mesafedir.
Diyagram-3
TL / TZ : Sıcaklık Değişimi
|
TL (K) : Oda sıcaklığı ile hava hüzmesi merkez
sıcaklığı arasındaki maksimum sıcaklık farkı |
||
|
Tz (K) : Oda sıcaklığı ile dağıtıcı hava sıcaklığı arasındaki
maksimum sıcaklık farkı |
||
|
I : İnduksiyon |
||
|
i = |
Hava Akımı içindeki toplam hava debisi |
|
|
Toplam
Hava Debisi |
|
|
TOPLAYICI
YUVARLAK KANAL MENFEZ SEÇİMİ:
Diyagram – 4
Tablo-6
MONTAJ DETAYI
YUVARLAK
KANAL MENFEZİ SİPARİŞ PARAMETRELERİ
|
YKM -
T |
PKD |
FB9010 |
VD |
W
2000X100 |
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
W: Boğaz Ölçüsü |
||||||
|
C: Çerçeve (dış) Ölçüsü |
||||||
|
|
||||||
|
T : Toplayıcı - Tek sıra
Kanatlı |
00: Montajsız |
|||||
|
D : Dağıtıcı - Çift sıra
kanatlı |
VD: Vida Montajlı |
|||||
|
|
|
|||||
|
000: Dampersiz |
00:
Boyasız |
|||||
|
HKD: Çarpma Damperli |
||||||
|
PKD: Paralel Kanatlı Damperli |
FB----:
Fırın Boyalı -- Kodu |
|||||
