TANIM:

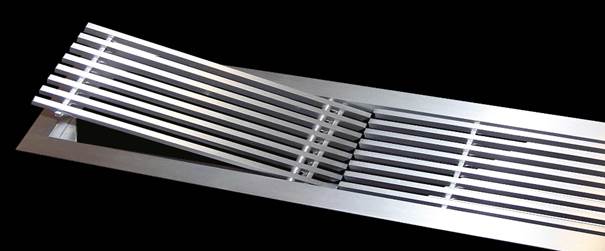

FMK : Dağıtıcı tip Lineer Kanatlı Fancoil kontrol kapakları özel
yönlendirici kanatları ile imal edilmektedirler. Yer tipi fancoillerin üzerine
hava yönlendirme müdehale için uygulanır.
LM1 : Lineer menfez, 15º açılı sabit kanatlı
LM2 : Lineer menfez, 15º açılı sabit ince kanatlı
LM3 : Lineer menfez, 35º açılı sabit kanatlı
LM-Y 1,2,3 : Lineer menfezler düz kanatlıdır.
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kanatlar.
UYGULAMA :
FMK Serisi kontrol kapakları, büyük miktarda havanın düşük basınç
kayıpları ile; dağıtıcı yer tipi fancoillerde kullanıldığı gibi açılıp-kapanma
özelliği sayesinde de bir arıza veya sistemi kontrol etmeyi kolaylaştırarak dekoratif
görünümleri sayesinde mimari çözümler sunar.
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde elektrostatik toz boyalı olarak imal
edilebilir.
MONTAJ :
·
Standart olarak Fan-coil
cihazının üstüne konur.
AKSESUARLAR :
·
İstenildiği takdirde arkasına
EU3, EU4, EU5 Tip filtre ilave etmek mümkündür.
STANDART ÖLÇÜLER:
W : 1000 – 1200 – 1500
mm
H : 100 – 125 -150
-200 mm
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
KANAT TİPLERİ:
UYGULAMA
ÖRNEĞİ :
YER
TİPİ FAN-COİL MÜDAHALE KAPAĞI SİPARİŞ PARAMETRELERİ:
|
FMK |
12 |
1 |
00 |
RAL9010 |
00 |
B
400X400 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
B: Boğaz
Ölçücü |
|||||
|
|
|
C:
Çerçeve Ölçüsü |
|||||
|
12mm Kanat Aralıklı |
00:
Montajsız |
||||||
|
20mm Kanat
Aralıklı |
|||||||
|
FMK1 Kanat: 1 |
KL:
Klipsli (Mandal) Montaj |
||||||
|
FMK2 Kanat: 2 FMK3 Kanat: 3 FMK-Y1 Kanat : Y1 FMK-Y2 Kanat : Y2 FMK-Y3 Kanat : Y3 |
|||||||
|
00: Aksesuarsız |
00:
Boyasız |
||||||
|
FL: Filtreli |
EL:
Eloksallı |
||||||
|
RAL----:
Fırın Boyalı RAL Kodu |
|||||||
