TANIM:
LMK :Toplayıcı ve Dağıtıcı tip lineer menfezler kanatları çeşitli
açılarda imal edilmektedirler. Lineer menfezli kısmı açılıp kapanabilme
özelliği sayesinde cihaza veya sisteme müdahale edebilme olanağı sağlamaktadır.
LMK1 : Lineer menfez, 15º açılı sabit kanatlı
LMK2 : Lineer menfez, 15º açılı sabit ince kanatlı
LMK3 : Lineer menfez, 35º açılı sabit kanatlı
LMK-Y 1,2,3 : Lineer menfezler düz kanatlıdır.
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kanat.
UYGULAMA :
LMK Serisi kontrol kapakları, büyük miktarda havanın düşük basınç
kayıpları ile; dağıtıcı ve toplayıcı kanallarda kullanılabileceği gibi açılıp-kapanma
özelliği sayesinde bir arıza veya sistemi kontrol etmeyi kolaylaştırarak dekoratif
görünümleri sayesinde de mimari çözümler sunar..
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde elektrostatik toz boyalı olarak imal
edilebilir.
MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği durumlarda;
Mandallı (klips) veya içten gizli vidalı sistem kullanılmaktadır.
AKSESUARLAR :
·
İstenildiği takdirde kare petek
arkasına EU3, EU4, EU5 Tip filtre ilave etmek mümkündür.
·
Aç-Kapa Mekanizması Otomatik çıt
çıt mekanizmalı veya Mandallı (klips) tip yapılabilmekte dir.
STANDART ÖLÇÜLER:
W :
200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200 mm
H :
200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000 mm
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ:
22mm
Kasalı 32mm Kasalı

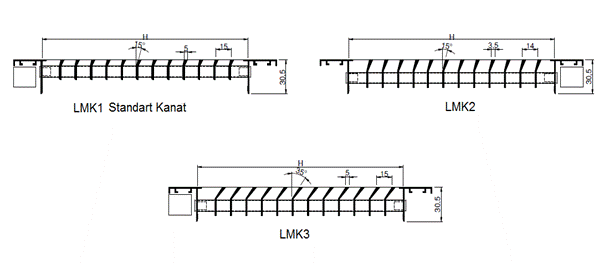

KANAT TİPLERİ:

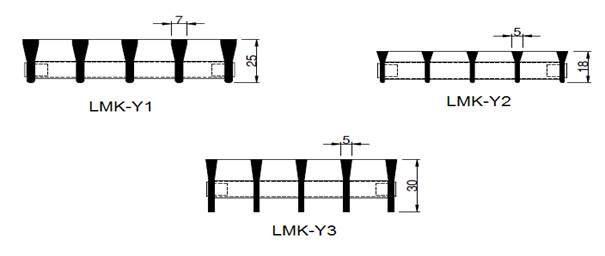

Kalın Düz lineer kanat Tipleri:
LMK1
HIZLI SEÇİM TABLOSU
|
Boğaz
Ölçüsü |
Efektif
Alan |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x200 |
0,027 |
145,80 |
m3/h |
194,40 |
m3/h |
243,00 |
m3/h |
291,60 |
m3/h |
388,80 |
m3/h |
486,00 |
m3/h |
583,20 |
m3/h |
680,40 |
m3/h |
|
250x250 |
0,042 |
216,00 |
m3/h |
302,40 |
m3/h |
378,00 |
m3/h |
453,60 |
m3/h |
604,80 |
m3/h |
756,00 |
m3/h |
907,20 |
m3/h |
1085,40 |
m3/h |
|
300x300 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
400x400 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
450x450 |
0,135 |
729,00 |
m3/h |
972,00 |
m3/h |
1215,00 |
m3/h |
1458,00 |
m3/h |
1944,00 |
m3/h |
2430,00 |
m3/h |
2916,00 |
m3/h |
3402,00 |
m3/h |
|
500x500 |
0,167 |
901,80 |
m3/h |
1202,40 |
m3/h |
1503,00 |
m3/h |
1803,60 |
m3/h |
2404,80 |
m3/h |
3006,00 |
m3/h |
3607,20 |
m3/h |
4208,40 |
m3/h |
|
600x600 |
0,240 |
1296,00 |
m3/h |
1728,00 |
m3/h |
2160,00 |
m3/h |
2592,00 |
m3/h |
3456,00 |
m3/h |
4320,00 |
m3/h |
5184,00 |
m3/h |
6048,00 |
m3/h |
|
250x200 |
0,033 |
178,20 |
m3/h |
237,60 |
m3/h |
297,00 |
m3/h |
356,40 |
m3/h |
475,20 |
m3/h |
594,00 |
m3/h |
712,80 |
m3/h |
831,60 |
m3/h |
|
300x200 |
0,040 |
216,00 |
m3/h |
288,00 |
m3/h |
360,00 |
m3/h |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1008,00 |
m3/h |
|
400x200 |
0,053 |
286,20 |
m3/h |
381,60 |
m3/h |
477,00 |
m3/h |
572,40 |
m3/h |
763,20 |
m3/h |
954,00 |
m3/h |
1144,80 |
m3/h |
1335,60 |
m3/h |
|
450x200 |
0,060 |
324,00 |
m3/h |
432,00 |
m3/h |
540,00 |
m3/h |
648,00 |
m3/h |
864,00 |
m3/h |
1080,00 |
m3/h |
1296,00 |
m3/h |
1512,00 |
m3/h |
|
500x200 |
0,067 |
361,80 |
m3/h |
482,40 |
m3/h |
603,00 |
m3/h |
723,60 |
m3/h |
964,80 |
m3/h |
1206,00 |
m3/h |
1447,20 |
m3/h |
1688,40 |
m3/h |
|
600x200 |
0,080 |
432,00 |
m3/h |
576,00 |
m3/h |
720,00 |
m3/h |
864,00 |
m3/h |
1152,00 |
m3/h |
1440,00 |
m3/h |
1728,00 |
m3/h |
2016,00 |
m3/h |
|
700x200 |
0,093 |
502,20 |
m3/h |
669,60 |
m3/h |
837,00 |
m3/h |
1004,40 |
m3/h |
1339,20 |
m3/h |
1674,00 |
m3/h |
2008,80 |
m3/h |
2343,60 |
m3/h |
|
1000x200 |
0,133 |
718,20 |
m3/h |
957,60 |
m3/h |
1197,00 |
m3/h |
1436,40 |
m3/h |
1915,20 |
m3/h |
2394,00 |
m3/h |
2872,80 |
m3/h |
3351,60 |
m3/h |
|
1000x250 |
0,167 |
901,80 |
m3/h |
1202,40 |
m3/h |
1503,00 |
m3/h |
1803,60 |
m3/h |
2404,80 |
m3/h |
3006,00 |
m3/h |
3607,20 |
m3/h |
4208,40 |
m3/h |
|
1000x300 |
0,200 |
1080,00 |
m3/h |
1440,00 |
m3/h |
1800,00 |
m3/h |
2160,00 |
m3/h |
2880,00 |
m3/h |
3600,00 |
m3/h |
4320,00 |
m3/h |
5040,00 |
m3/h |
|
1000x400 |
0,267 |
1441,80 |
m3/h |
1922,40 |
m3/h |
2403,00 |
m3/h |
2883,60 |
m3/h |
3844,80 |
m3/h |
4806,00 |
m3/h |
5767,20 |
m3/h |
6728,40 |
m3/h |
LMK2
- LMK3 HIZLI SEÇİM TABLOSU
|
Boğaz
Ölçüsü |
Efektif
Alan |
HAVA
HIZLARI m/s |
|||||||||||||||
|
1,5 |
m/s |
2,0 |
m/s |
2,5 |
m/s |
3,0 |
m/s |
4,0 |
m/s |
5,0 |
m/s |
6,0 |
m/s |
7,0 |
m/s |
||
|
200x200 |
0,031 |
167,40 |
m3/h |
223,20 |
m3/h |
279,00 |
m3/h |
334,80 |
m3/h |
446,40 |
m3/h |
558,00 |
m3/h |
669,60 |
m3/h |
781,20 |
m3/h |
|
250x250 |
0,048 |
259,20 |
m3/h |
259,20 |
m3/h |
432,00 |
m3/h |
518,40 |
m3/h |
691,20 |
m3/h |
864,00 |
m3/h |
1036,80 |
m3/h |
1209,60 |
m3/h |
|
300x300 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
400x400 |
0,123 |
664,20 |
m3/h |
885,60 |
m3/h |
1107,00 |
m3/h |
1328,40 |
m3/h |
1771,20 |
m3/h |
2214,00 |
m3/h |
2656,80 |
m3/h |
3099,60 |
m3/h |
|
450x450 |
0,155 |
837,00 |
m3/h |
1116,00 |
m3/h |
1395,00 |
m3/h |
1674,00 |
m3/h |
2232,00 |
m3/h |
2790,00 |
m3/h |
3348,00 |
m3/h |
3906,00 |
m3/h |
|
500x500 |
0,192 |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2764,80 |
m3/h |
3456,00 |
m3/h |
4147,20 |
m3/h |
4838,40 |
m3/h |
|
600x600 |
0,276 |
1490,40 |
m3/h |
1987,20 |
m3/h |
2484,00 |
m3/h |
2980,80 |
m3/h |
3974,40 |
m3/h |
4968,00 |
m3/h |
5961,60 |
m3/h |
6955,20 |
m3/h |
|
250x200 |
0,038 |
205,20 |
m3/h |
273,60 |
m3/h |
342,00 |
m3/h |
410,40 |
m3/h |
547,20 |
m3/h |
684,00 |
m3/h |
820,80 |
m3/h |
957,60 |
m3/h |
|
300x200 |
0,046 |
248,40 |
m3/h |
331,20 |
m3/h |
414,00 |
m3/h |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1159,20 |
m3/h |
|
400x200 |
0,061 |
329,40 |
m3/h |
439,20 |
m3/h |
549,00 |
m3/h |
658,80 |
m3/h |
878,40 |
m3/h |
1098,00 |
m3/h |
1317,60 |
m3/h |
1537,20 |
m3/h |
|
450x200 |
0,069 |
372,60 |
m3/h |
496,80 |
m3/h |
621,00 |
m3/h |
745,20 |
m3/h |
993,60 |
m3/h |
1242,00 |
m3/h |
1490,40 |
m3/h |
1738,80 |
m3/h |
|
500x200 |
0,077 |
415,80 |
m3/h |
554,40 |
m3/h |
693,00 |
m3/h |
831,60 |
m3/h |
1108,80 |
m3/h |
1386,00 |
m3/h |
1663,20 |
m3/h |
1940,40 |
m3/h |
|
600x200 |
0,092 |
496,80 |
m3/h |
662,40 |
m3/h |
828,00 |
m3/h |
993,60 |
m3/h |
1324,80 |
m3/h |
1656,00 |
m3/h |
1987,20 |
m3/h |
2318,40 |
m3/h |
|
700x200 |
0,107 |
577,80 |
m3/h |
770,40 |
m3/h |
963,00 |
m3/h |
1155,60 |
m3/h |
1540,80 |
m3/h |
1926,00 |
m3/h |
2311,20 |
m3/h |
2696,40 |
m3/h |
|
1000x200 |
0,153 |
826,20 |
m3/h |
1101,60 |
m3/h |
1377,00 |
m3/h |
1652,40 |
m3/h |
2203,20 |
m3/h |
2754,00 |
m3/h |
3304,80 |
m3/h |
3855,60 |
m3/h |
|
1000x250 |
0,192 |
1036,80 |
m3/h |
1382,40 |
m3/h |
1728,00 |
m3/h |
2073,60 |
m3/h |
2764,80 |
m3/h |
3456,00 |
m3/h |
4147,20 |
m3/h |
4838,40 |
m3/h |
|
1000x300 |
0,230 |
1242,00 |
m3/h |
1656,00 |
m3/h |
2070,00 |
m3/h |
2484,00 |
m3/h |
3312,00 |
m3/h |
4140,00 |
m3/h |
4968,00 |
m3/h |
5796,00 |
m3/h |
|
1000x400 |
0,307 |
1657,80 |
m3/h |
2210,40 |
m3/h |
2763,00 |
m3/h |
3315,60 |
m3/h |
4420,80 |
m3/h |
5526,00 |
m3/h |
6631,20 |
m3/h |
7736,40 |
m3/h |

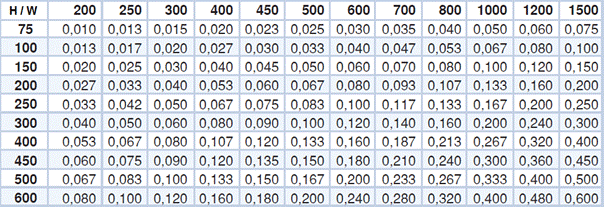

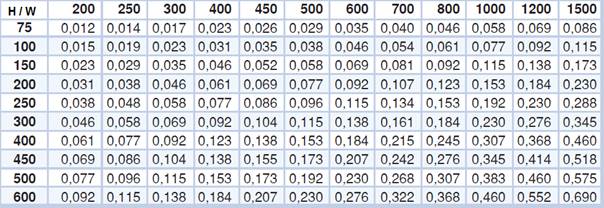

EFEKTİF ALANLAR:

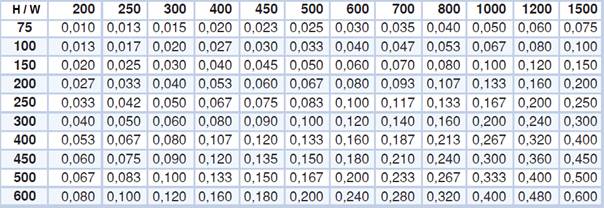

LMK1 Efektif Alanlar Ak(m2)
Tablo-1
LMK2 Efektif Alanlar Ak(m2)
Tablo-2
LMK3 Efektif Alanlar Ak(m2)
Tablo-3

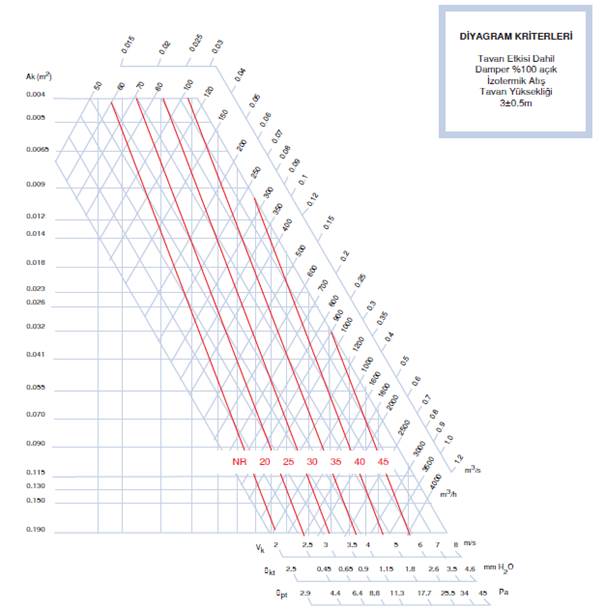

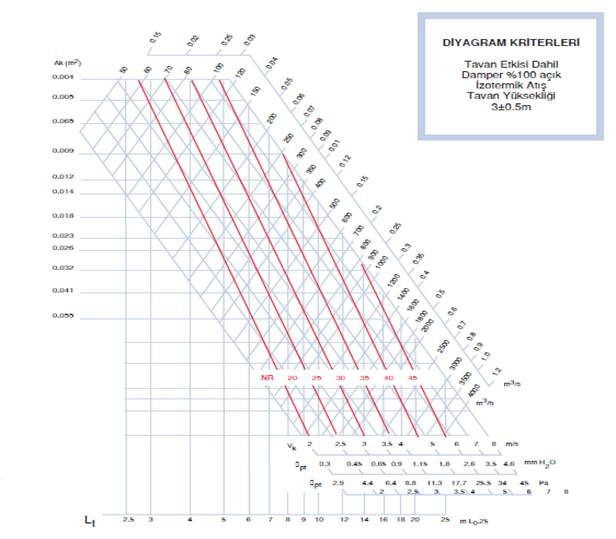

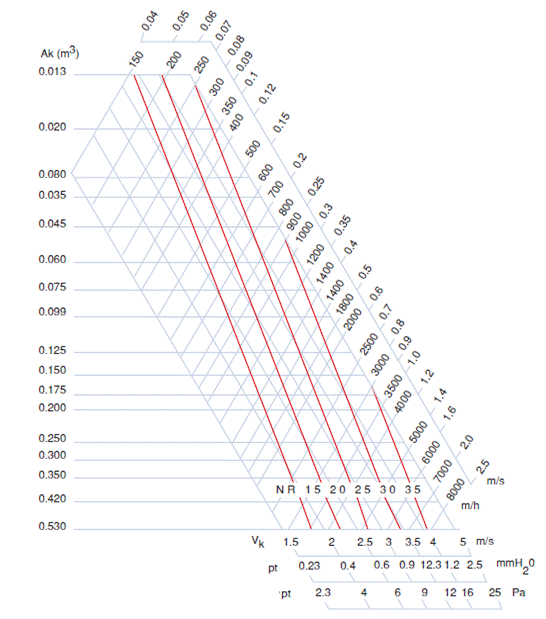

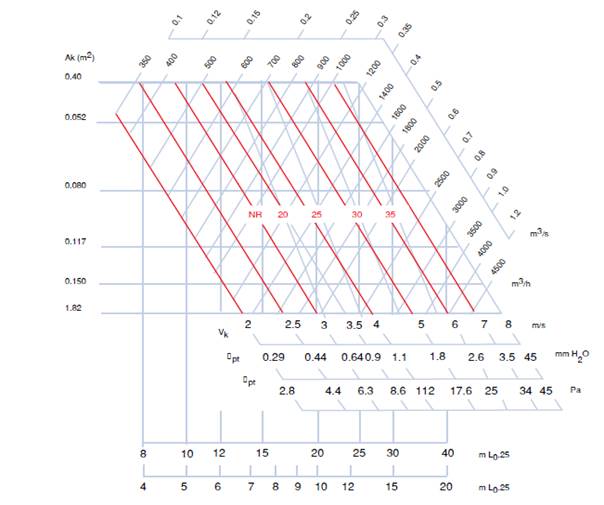

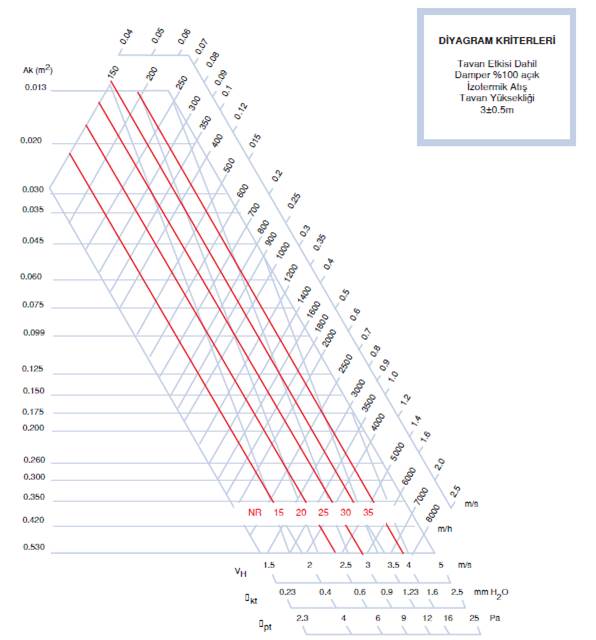

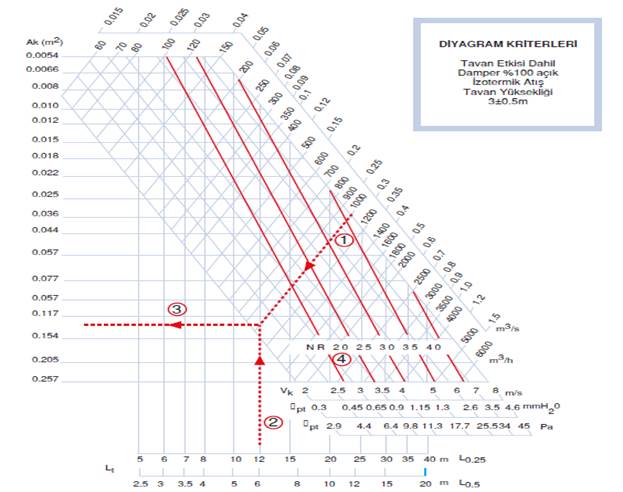

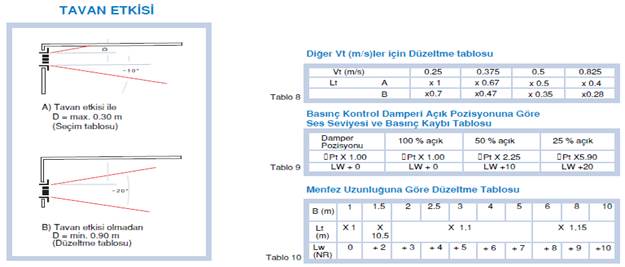

DAĞITICI LMK1 SEÇİM DİYAGRAMI
Diyagram-1
TOPLAYICI LMK1 SEÇİM DİYAGRAMI
Diyagram-2
DAĞITICI LMK2 SEÇİM DİYAGRAMI
Diyagram-3
TOPLAYICI LMK2 SEÇİM DİYAGRAMI
Diyagram-4
DAĞITICI LMK3 SEÇİM DİYAGRAMI
Diyagram-5
TOPLAYICI LMK3 SEÇİM DİYAGRAMI
Diyagram-6

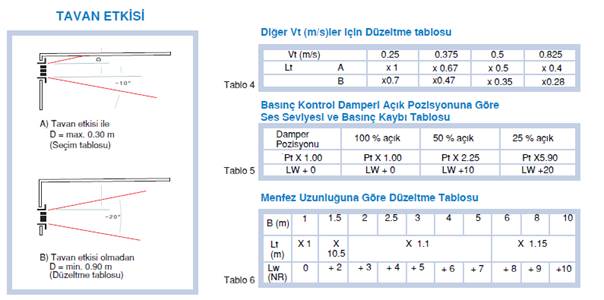

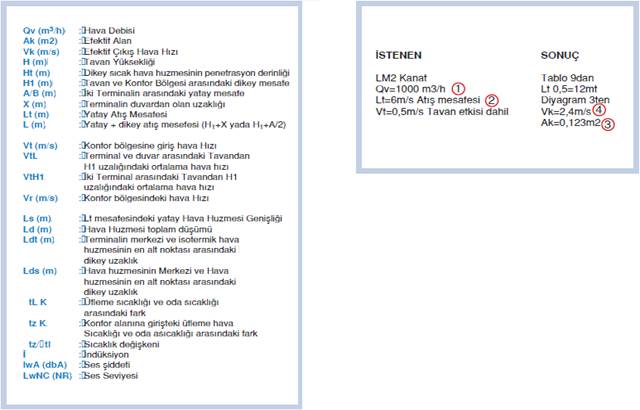

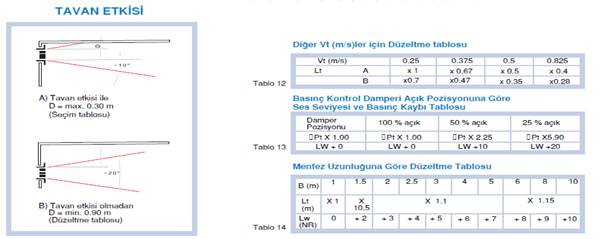

TANIMLAR
ÖRNEK SEÇİM

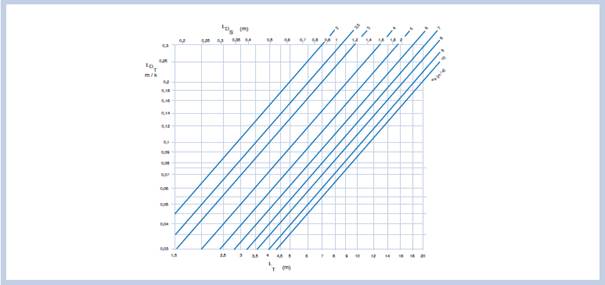

HAVA HÜZMESİ DÜŞÜŞ DİYAGRAMI
Diyagram-7
HAVA
HÜZMESİ DÜŞÜMÜ
Açıklama :
Toplam hava hüzmesi düşümü
hava hüzmesi merkezi ile hava hüzmesinin Vt (m/s) değerine ulatığı en düşük
nokta arasında ki dikey uzaklıktır. Toplam hava hüzmesi düşümü iki bileşenden
oluşmaktadır.
Ld = Lds + Ldt
1. İsometrik atışta Lds hava hüzmesinin merkezi ve en düşük
noktası arasındaki dikey mesafedir.
2. İsometrik olmayan atışta ise Ldt merkezin merkezi ve hava
hüzmesinin merkezi arasındaki dikey mesafedir.

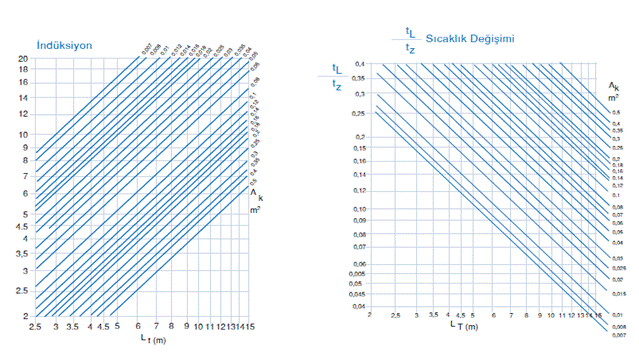

Diyagram-8
TL / TZ : Sıcaklık Değişimi
|
TL (K) : Oda sıcaklığı ile hava hüzmesi merkez
sıcaklığı arasındaki maksimum sıcaklık farkı |
||
|
Tz (K) : Oda sıcaklığı ile dağıtıcı hava sıcaklığı arasındaki
maksimum sıcaklık farkı |
||
|
I : İnduksiyon |
||
|
i = |
Hava Akımı içindeki toplam hava debisi |
|
|
Toplam
Hava Debisi |
|
|
MONTAJ
DETAYI
1- Çerçeve Yüzeyinden Vidalı Montaj Detayı
2 – Çerçeve İçinden Gizli Montaj Detayı

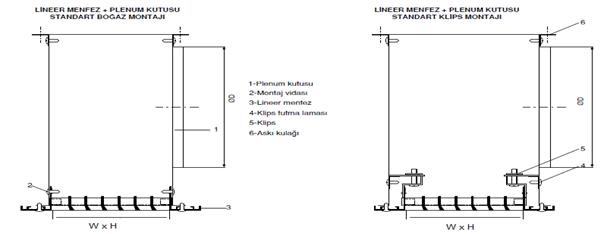

PLENUM KUTUSU MONTAJ DETAYI
YANDAN GİRİŞLİ PLENUM KUTUSU MONTAJ DETAYI

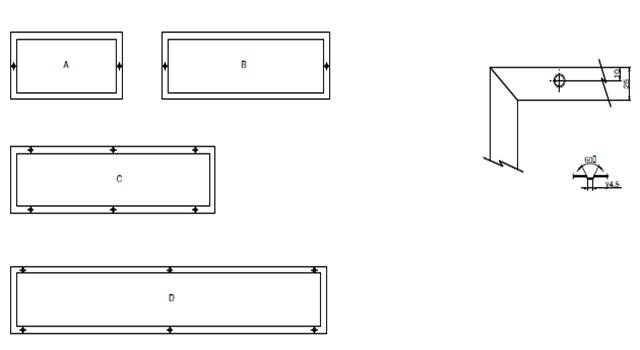

VİDA MONTAJ
DELİĞİ YERLEŞİMİ
|
W /L |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1500 |
|
100 |
A |
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
150 |
|
A |
A |
A |
A |
C |
C |
C |
D |
D |
|
200 |
|
|
|
B |
B |
C |
C |
C |
D |
D |
|
300 |
|
|
|
|
B |
C |
C |
C |
D |
D |
SİPARİŞ
PARAMETRELERİ:
|
LMK |
1 |
28 |
FL |
RAL9010 |
VD |
B
300X200 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
LMK1 Kanat: 1 |
|
|
B:
Boğaz (iç) Ölçüsü |
||||
|
LMK2 Kanat: 2 LMK3 Kanat: 3 LMK-Y1 Kanat : Y1 LMK-Y2 Kanat : Y2 LMK-Y3 Kanat : Y3 |
|
|
C:
Çerçeve (dış) ölçüsü |
||||
|
|
|||||||
|
00:
Montajsız |
|||||||
|
22mm Çerçeve : 22mm 28mm Çerçeve : 28mm |
VD: Çerçeve Yüzeyinden Vidalı Montaj |
||||||
|
32mm Çerçeve : 32mm |
GVD: Çerçeve İçinden Vidalı Montaj |
||||||
|
|
|||||||
|
000: Dampersiz |
00:
Boyasız |
||||||
|
ZKD: Zıt Kanatlı Damper |
EL:
Eloksallı |
||||||
|
PKD: ParalleL Kanatlı Damper FL : Filtreli |
RAL----:
Fırın Boyalı RAL Kodu |
||||||
