TANIM:
KPMK :Toplayıcı ve Dağıtıcı tip Kare petekli menfezler özel yönlendirici
kanatları ile 12x12mm veya 20x20mm kape petek aralıklı olarak imal
edilmektedirler. Kare petekli kısmı açılıp kapanabilme özelliği sayesinde
cihaza veya kanala müdahala edebilme olanağı sağlamaktadır.
MALZEME :
6063 Ekstrude aluminyum profilden mamul çerçeve ve kare petek iç gövde.
UYGULAMA :
KPMK Serisi kontrol kapakları, büyük miktarda havanın düşük basınç
kayıpları ile; dağıtıcı ve toplayıcı kanallarda kullanılabileceği gibi açılıp-kapanma
özelliği sayesinde bir arıza veya sistemi kontrol etmeyi kolaylaştırarak dekoratif
görünümleri sayesinde de mimari çözümler sunar..
YÜZEY KAPLAMASI :
·
Standart Kaplama, Natural
aluminyum eloksallı dır.
·
İsteğe bağlı olarak standart
renkler Ral 9010-9016 ve diğer renklerde elektrostatik toz boyalı olarak imal
edilebilir.
MONTAJ :
·
Standart olarak menfez çevresinde
4 mm çapında açılan havşalı deliklerden vida ile montajı yapılır.
·
Çerçevede delik istenmediği durumlarda;
Mandallı (klips) veya içten gizli vidalı sistem kullanılmaktadır.
AKSESUARLAR :
·
İstenildiği takdirde kare petek
arkasına EU3, EU4, EU5 Tip filtre ilave etmek mümkündür.
·
Aç-Kapa Mekanizması Otomatik çıt
çıt mekanizmalı veya Mandallı (klips) tip yapılabilmekte dir.
STANDART ÖLÇÜLER:
W :
100-150-200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000-1100-1200
H :
100-150-200-250-300-350-400-450-500-550-600-650-700-750-800-900-1000
* Bu ölçülerin herhangi bir
konbinasyonu veya ara ölçüleri yapılabilir.
ÇERÇEVE TİPLERİ :

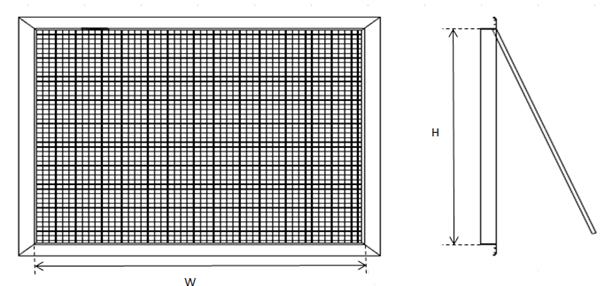

TEKNİK RESİMLER :
Petek Ölçüleri :

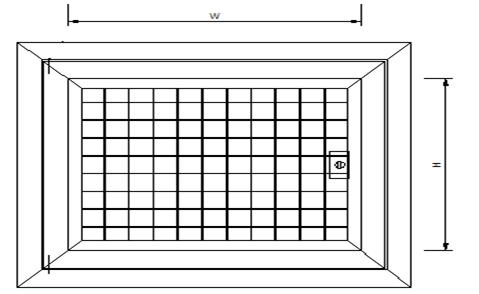

Kare Petek Emiş ve Müdahale Kapağı:
KARE

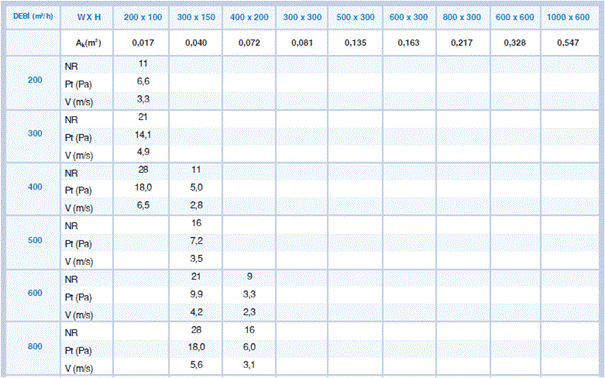

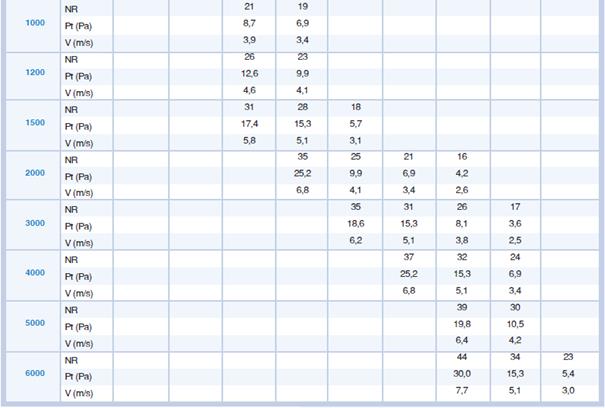

PETEKLİ EMİŞ VE MÜDAHALE KAPAĞI HIZLI SEÇİM TABLOSU
Qk(m3/h) = Hava
Debisi Vk(m/s) = Çıkış Hızı
Ak(m2) = Efektif Alan Pt(Pa)
= Basınç Kaybı *
Bütün ölçüler mm cinsinden dir.
SEÇİM

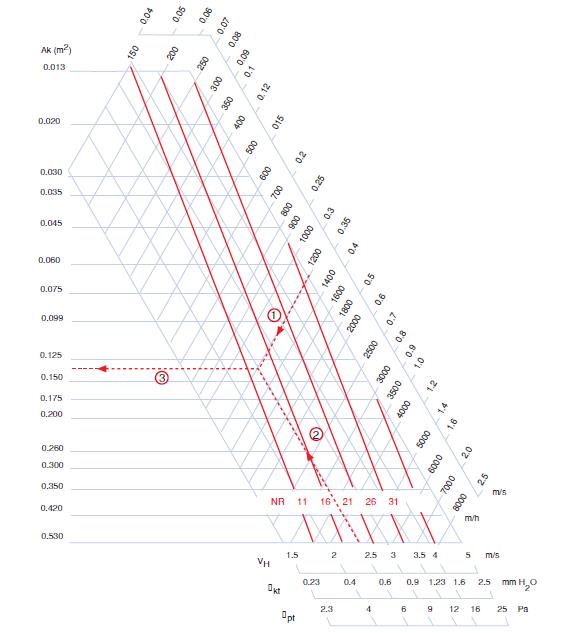

DİYAGRAMI:
Diyagram-1
Tablo-1
EFEKTİF
ALANLARI
KPMK

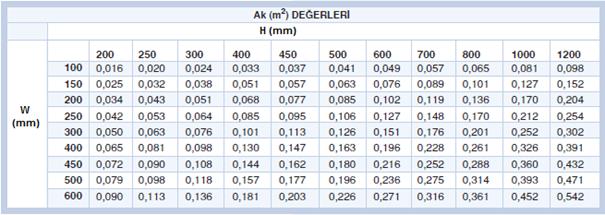

12x12mm Efektif Alanı Ak(m2)
Tablo-2

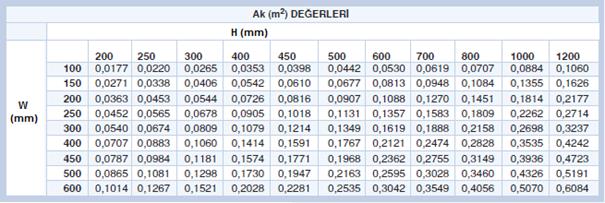

KPMK
20x20mm Efektif Alanı Ak(m2)
Tablo-3
ÖRNEK
SEÇİM
MONTAJ ŞEKLİ:
1- Çerçeve Yüzeyinden Vidalı Montaj Detayı
2 – Çerçeve İçinden Gizli Montaj Detayı
UYGULAMA
ÖRNEĞİ :
KARE
PETEK EMİŞ VE MÜDAHALE KAPAĞI SİPARİŞ PARAMETRELERİ:
|
KPMK |
12 |
22 |
00 |
RAL9010 |
VD |
B
400X400 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
B: Boğaz
Ölçücü |
|||||
|
|
|
C:
Çerçeve Ölçüsü |
|||||
|
12mm Aralıklı |
00:
Montajsız |
||||||
|
22mm
Aralıklı |
VD: Çerçeve Yüzeyinden Vidalı Montaj |
||||||
|
GVD: Çerçeve İçinden Vidalı Montaj |
|||||||
|
22mmÇerçeve = 22mm |
KL:
Klipsli (Mandal) Montaj |
||||||
|
32mm Çerçeve = 32mm |
|||||||
|
00: Aksesuarsız |
00:
Boyasız |
||||||
|
FL: Filtreli |
EL:
Eloksallı |
||||||
|
RAL----:
Fırın Boyalı RAL Kodu |
|||||||
